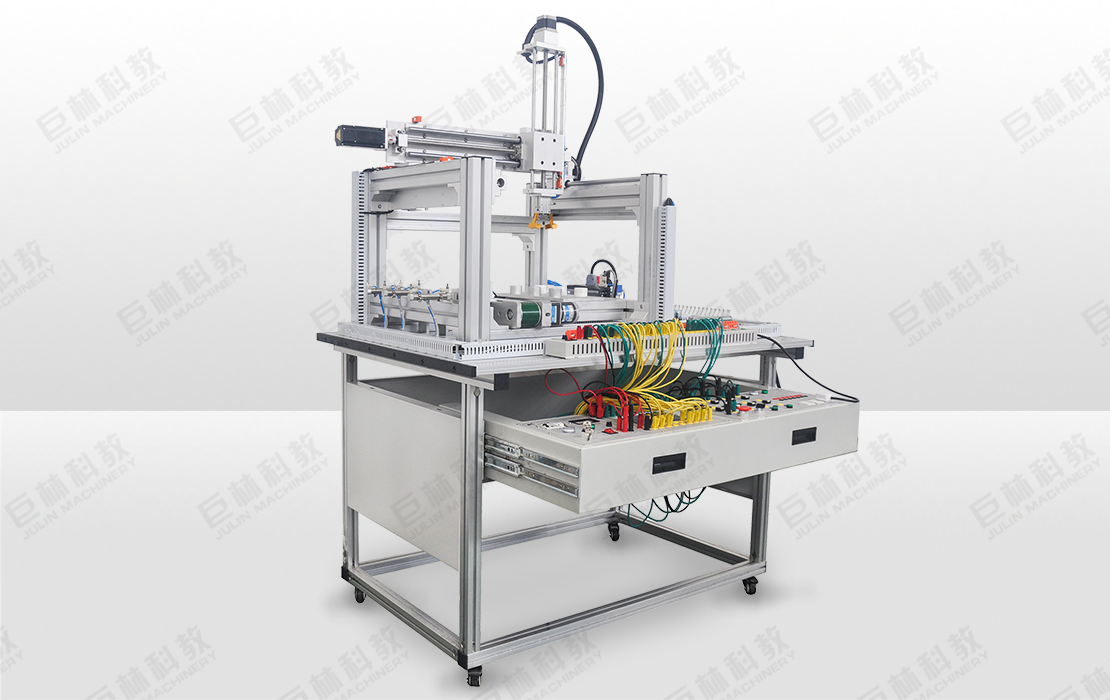

JL-813 机电一体化实训平台

JL-813机电一体化实训平台是针对学习机电一体化控制技术领域专门开发设计的一款实训装置，它由三自由度机械手、自动上料传送机构、电控三部分组成，涉及课程有PLC编程应用、步进驱动、伺服驱动、气动控制、电气控制等专业基础课程。装置采用电控部分、模块电路完全对外开放，使得使用时更加灵活方便。学员可根据实训时所编程序自由选择控制器I/O接口，实训过程中学员可充分了解各个元件特征与使用方法，实训平台还提供了各重要部件使用与操作说明。实训平台可通过在各轴上安装编码器来进行数据采集和反馈，结合人机界面（触摸屏）编程进行同步监控；也可通过手机及平板电脑进行远程操作及监控。 对PYTHON语言进行开发，具有生产进度跟踪、设备状态监控、生产计数、无线操作等功能，并且软件具有二次开发接口。

实训项目
1、传感器检测技术与应用实训
2、气动控制技术应用实训
3、可编程控制器编程实训
4、电气控制电路实训
5、步进或伺服电机控制多段速实训
6、驱动器参数设置及调试
7、触摸屏程序编写及应用
8、PLC控制自/手动程序编写
9、自动控制技术教学与实训
10、机械系统安装和调试实训
11、系统维护与故障检测实训

技术参数
供电电源：单相AC220V±10%；
控制电源：DC24V 5A；
温度：-10℃~60℃；环境湿度：≤90%（40℃）；
整机消耗：＜1KW；
气源电压：0.4~0.7MPa；
实训台尺寸：1300mm*750mm*800mm(不含模块高度)；
采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线；
安全保护措施：具有接地保护、过载保护、漏电保护等功能，安全性符合相关的国际标准。
